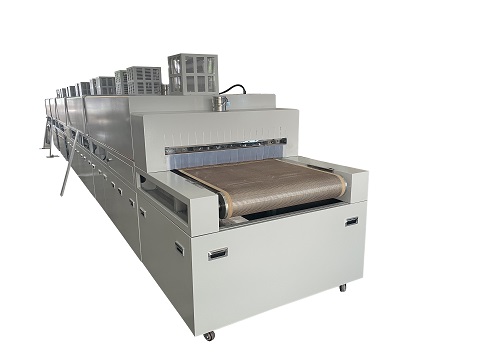

1.名称:点胶烘干隧道炉

以下参数配置供参考

2.电源: AC380V 3φ 50HZ 20KW

3.机台尺寸:外尺寸: W800mmx L5000mmx H1200mm

入料段长:500mm;加热段长:3500mm (分2段温控，每段: 1750mm/1个送风马达) ;冷却段500mm (分为2组6寸可调角度风扇

组) ;收料段:500mm。

输送链板宽:530mm，输送链板面距地高750+ 50mm,进/出料口高度1 50MM可调。

4.温控系统

温度范围:室温-XAX220°C;常用80°C; 常温升至80°C需12分钟。

控制方式:采用(三菱)温度模块配合(桦特)SCR控制温度,控温精准，温度偏差小;操作介面采用(威伦)7寸彩屏配合(三菱)PLC设定及

操作。

5.机台动作:超温停止加热并警报(声光警报)。

6.结构设计

内箱材质:采用SUS201 # T1.2mm不锈钢板，四周氩焊密封加工(防污染) . 外箱材质:采用SS41 # T1.5mm钢板经防锈后静电高

温粉体涂装，皱纹白.

保温材质:采用耐高温硅酸铝棉+空气隔热保温，保温厚度100mm,

采用耐高温硅胶迫紧，美观无污染。

机台结构:加热段用手动撑杆掀开式设计,方便检修及清洁保养;

7.送风系统

马达由顶部循环送风，热风从上至下吹向产品，喷流式设计，循环

送风，均匀性佳。

采用长轴型烤箱专用马达2组(永元)及强力型多翼式风轮。

8.加热器:

台湾(台展)中波红外线电热管,省电，使用寿命2年。

加热功率:8KW/每段。

9.输送系统:传动马达+减速机+链轮+链条+不锈钢冲孔链板(图见最下方)，输送方式(控制箱放出料段)由佐至右,连续式输

送,速度0~0.3M/min，(常用0-0.1M/MIN) ，触摸屏设定输送频率以及显示输送速度。
